Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio

Place of Origin:China
Certification:ISO9001, CE
Model Number:CHT20-Plus
Minimum Order Quantity:1set
Price:negotiable
Supply Ability:10sets/mes
Product Details
Resaltar:

extrusor de tornillo del gemelo de la escala de laboratorio

,

extrusor de la escala de laboratorio
Name: extrusor del laboratorio
Model: CHT20
L/D: hasta 60
Drive: Convertidor de frecuencia
Capacity: 5-10kg/hr
Motor: 5.5KW
Product Description

Laboratorio especial:

CHT20-Eco usando modo integrado, todos los sistemas están instalados en la base principal, mientras
el acceso a accionar y el agua se pueden poner en uso.
Como el diseño de la estructura del segmento, el equipo se puede configurar con diverso L/D, barril diseña,
defienda el cambiador, el sistema de la granulación, y el control eléctrico, a los requisitos únicos de la reunión flexible del proceso diferente. Para ayudar a nuestra mejor comprensión del diverso material, la configuración del tornillo es
diseñado que se basa en experiencia de los ricos y tecnología de programación para lograr el material
transportando, plastificando el composición, el corte, la dispersión y la presurización. Elementos del tornillo,
se diseña exactamente con tecnología del CNC, completamente intermeshed, el abastecimiento autolimpiador y fácil
capacidad de intercambio. Estamos actualizando exactitud y calidad de la alta caja de engranajes del esfuerzo de torsión. El nuevo tipo especial los elementos de la estructura y del tornillo del barril se ha fabricado con nuestra experiencia potente del diseño.

Información del extrusor del laboratorio:
No. Denominación de la entregaQty.
1,0Materias primas que tratan unidades
1,1Alimentador volumétrico1set


Poder del motor: 0.37kw,
Modo de alimentación: por el solo tornillo,
Las piezas materiales del contacto se hacen del acero inoxidable 304
Volumen: 20L,
Capacidad: 5-50kg/hr


1,2Alimentador lateral1set


Alimentador medidor: 0.37kw
Por el tornillo gemelo
Motor de la alimentación forzada: 0.37kw
Por el tornillo gemelo
Volumen de la tolva: 10L
Acero inoxidable


2,0Unidad de granulación de CHT20-Eco
2,1Extrusor de tornillo del gemelo de CHT20-Eco1set


Motor principal:
Motor de CA de Siemens Beide, 4kw; Inversor de SCHNEIDER con garantía global

Transmisión de poder:
Conexión de perno del elastómero

Caja de cambios:
Alto diseño del factor de seguridad;
El último material de acero de la aleación para los engranajes aplicados con el tratamiento térmico especial y manufacturados en el nivel de la alta precisión;
Transportes de NSK y sellos importados aplicados,
Sistema de lubricante especial equipado combinado con la inmersión y forzar de soluciones;
Velocidad rotatoria de la entrada-salida: 1480/600rpm;
Grado del esfuerzo de torsión: 7.6T/A3


Línea de la protuberancia:
Diámetro del tornillo: 22m m, L/D: 44:1;
Distancia de centro: 18,4
Velocidad máxima del tornillo: 600rpm;

Configuración del tornillo: con la estructura modular, transmisión del esfuerzo de torsión por la tira;
Material del tornillo: 38CrMoAlA, HV950-1050

Configuración del barril: con la estructura modular, cada una con la longitud de 8L/D y los barriles conectados juntos por los pernos y los pernos;

Material del barril: 38CrMoAlA. HV950-1050

Configuración recomendada de los barriles:



  Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 0 Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 1
 Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 2







12345muera


El barril No1 con un puerto de alimentación para todos los componentes posibles, puerto que expresa de No.2with uno, de que se bloquea cuando sea necesario. No5 con un puerto del vacío

El controlar de la temperatura:
Sistema de calefacción: calentador eléctrico, poder total de la calefacción con approx.12kw (sección No.1 refrescada por el agua);
Sistema de enfriamiento: sistema de enfriamiento del suave-agua;
Temporeros. regulador: Módulo del oeste del regulador de temperatura
sistema de enfriamiento del Suave-agua incluyendo una 0.18kw agua-bomba, agua-caja del acero inoxidable (con los temporeros de agua. indicador), cambiador de calor, válvulas electromagnéticas importadas, indicador de presión de agua etc.

Base de acero:
Base de la soldadura con los cojines especiales;


2,2Bomba de vacío1set


Modo de la bomba de vacío: Bomba de vacío del anillo del agua
Placa de bafle material: 40Cr;
Poder de la bomba de vacío: 0,55 kilovatios;
Grado del vacío: Máximo. - 0.095MPa
Con el indicador de vacío y el pote de filtración dual


3,0Línea de la granulación del filamento
3,1Terrajas de la protuberancia1pcs


Material: 40Cr, con la nitrificación del tratamiento térmico;
El diámetro saliente del agujero del filamento: 4m m, 2 agujeros
Unidad inoxidable de la placa de acero para la protección equipada;


3,2Baño de agua1set


200mmX1500m m,
Baño de S.S
Con los rodillos principales
Partidario movible


3,3Cuchillo de aire


Poder del motor: 0.75kw
Dos rodillos principales de la PU
Hecho del acero inoxidable.


3,4Nodulizadora1set


Salida máxima: 60kg/hr
No de filamentos: 15
Pelotilla estándar: 3x3m m
Dimensión del cortador: 120x100m m, diente 32
Velocidad de rotación eficaz: 350-1000rpm
Recorrido de la velocidad: 0-96m/min
Poder del motor: 1.5kw
Liquidación girada del cortador: 0.08-0.12m m
Rodillo principal: PU
Inversor de la frecuencia: Schneider


4,0Gabinete de control1set
4,1Gabinete para la línea de la protuberancia


Las eléctricas de baja tensión: SCHNEIDER;
Regulador de la velocidad: Inversor de SCHNEIDER;
El panel de control de la temperatura: OESTE de Reino Unido
Diseño del dispositivo de seguridad
Dispositivo de seguridad del alimentador con el extrusor
Dispositivo de seguridad lateral del alimentador con el extrusor
Sobre carga, sobre la presión, sobre la protección actual
Gabinete puesto debajo del sótano del extrusor


4,2PLC de Siemens y pantalla táctil1set


PLC de Siemens S7-200
Pantalla táctil de Siemens TP900




Imágenes:

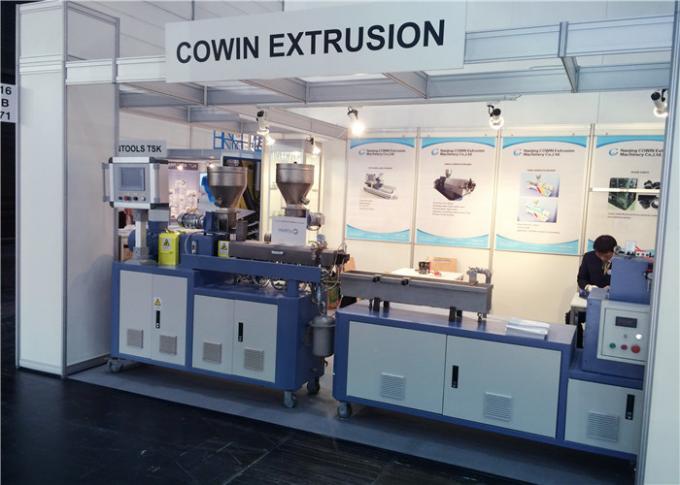

Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 3Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 4
Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 5Alto extrusor de la escala de laboratorio del esfuerzo de torsión, extrusor de tornillo gemelo del laboratorio 5
